——以特斯拉4680電池包為例解析材料科學的深度賦能

引言：柔性電子材料的革命性價值

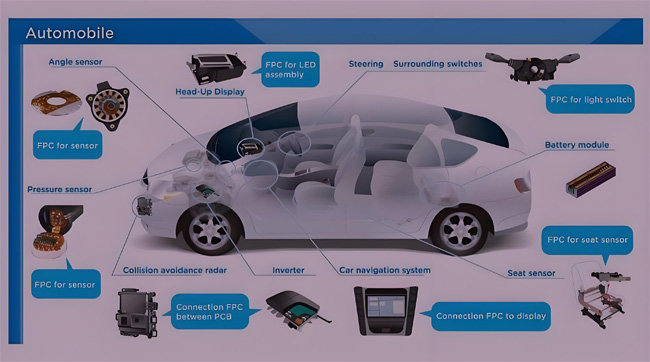

在汽車電動化與智能化的浪潮中，柔性線路板（FPC）作為連接傳感器、芯片與執行機構的核心載體，其性能直接決定了電子系統的可靠性。特斯拉4680電池包采用聚酰亞胺（PI）基高密度互連板（HDI），實現耐壓等級1200V的突破，正是高分子材料技術革新的縮影。本文從材料特性、應用場景、技術挑戰及未來趨勢等維度，深度解析高分子材料如何重塑汽車電子柔性線路板的產業生態。

一、汽車電子對高分子材料的核心需求

汽車電子系統面臨高溫、振動、高電壓等多重嚴苛環境，傳統金屬線束和剛性PCB已難以滿足需求。高分子材料的引入，通過以下特性解決了關鍵痛點：

耐高溫性：動力電池管理系統（BMS）需承受-40°C至150°C的極端溫度波動，而PI基材的玻璃化轉變溫度（Tg）可達250°C以上，確保高溫焊接與長期運行的穩定性。

機械柔韌與抗疲勞性：FPC需在車輛振動中承受數百萬次彎曲，PI材料的斷裂伸長率超50%，彎折壽命達10萬次以上，遠超銅線束的物理極限。

電氣性能優化：高頻信號傳輸要求低介電損耗，液晶聚合物（LCP）的介電常數（Dk）僅2.9，介電損耗（Df）低至0.002，適配5G通信與毫米波雷達需求。

輕量化與空間效率：PI基FPC厚度可壓縮至0.05mm，布線密度提升50%，助力特斯拉4680電池包體積減少20%，能量密度提升15%。

二、主流高分子材料的技術特性與應用

1. 聚酰亞胺（PI）：高溫與高可靠性的標桿

技術突破：通過納米改性（如石墨烯摻雜），PI的耐擊穿電壓從800V提升至1200V，適配800V高壓平臺需求。比亞迪聯合材料廠商開發的改性PI基材，擊穿電壓達1200V，耐溫300°C，已通過AEC-Q200車規認證。

應用場景：

電池管理系統（BMS）：PI基FPC集成溫度與電壓傳感器，實現每秒10萬次數據采集，寧德時代CTP技術中電池壽命延長20%。

激光雷達封裝：PI的耐化學腐蝕性適配激光雷達模組的封裝需求，禾賽科技激光雷達采用0.08mm超薄PI基FPC，布線密度提升50%。

2. 液晶聚合物（LCP）：高頻通信的核心載體

技術優勢：LCP的吸濕率低于0.02%，在潮濕環境中仍能保持信號完整性，其熱膨脹系數（CTE）與銅箔接近，減少熱應力導致的線路斷裂。

應用場景：

5G車載通信：華為6G車載模組采用LCP基FPC，支持太赫茲頻段傳輸，時延降至0.1ms，為全域自動駕駛奠定基礎。

智能座艙顯示：京東方為理想L9定制的12.3英寸柔性屏，采用多層LCP基FPC，彎折半徑縮至3mm，支持10萬次折疊無衰減。

3. 聚四氟乙烯（PTFE）與聚酯（PET）：差異化場景的補充

PTFE：超低介電損耗（Df=0.001）使其成為77GHz毫米波雷達的首選，但其加工難度高、成本昂貴，主要用于高端車型。

PET：低成本與輕量化優勢突出，但耐溫性有限（Tg約120°C），多用于車內照明、低壓傳感器等非核心系統。

三、技術挑戰與創新路徑

1. 材料改性：從單一性能到多維平衡

納米增強技術：添加碳納米管或二氧化硅顆粒，提升PI的導熱性（從0.2 W/m·K增至1.5 W/m·K），解決高功率芯片的散熱問題。

生物基材料：比亞迪研發的可降解PI膜，通過特斯拉供應鏈認證，碳排放降低40%，推動循環經濟落地。

2. 工藝革新：環保與效率的雙重升級

干法工藝替代濕法蝕刻：深聯電路投資1.2億元建設無溶劑產線，減少廢水排放80%，VOCs趨零。

激光直接成像（LDI）：取消傳統曝光工序，線路精度提升至10μm，適配HDI板的微孔鉆孔需求。

3. 量產瓶頸與成本博弈

設備投資壓力：高頻材料（如LCP）的卷對卷生產線需數億元投入，中小企業依賴政策補貼（如“十四五”專項稅收抵免30%）。

回收技術滯后：復雜FPC（如軟硬結合板）的銅回收率不足60%，ENNOVI的模切工藝（FDC）通過物理切割替代化學蝕刻，銅回收率提升至95%，成本降低20%。

四、未來趨勢：材料科學與系統集成的深度融合

1. 高頻化與高集成度

6G通信需求：太赫茲頻段傳輸要求介電常數進一步降低，氮化硼摻雜PI的Dk可降至2.5，為車聯網（V2X）提供硬件基礎。

3D打印FPC：生益科技采用增材制造技術，實現異形電路一體化成型，良率提升至98%，適配激光雷達曲面封裝。

2. 可持續發展驅動

歐盟碳關稅（CBAM）倒逼轉型：出口歐洲的FPC需提供全生命周期碳足跡報告，可回收PET基材市場占比預計2025年達70%。

閉環供應鏈建設：寧德時代與生益科技合作開發可拆卸FPC模塊，銅材回收率超95%，全鏈條碳排放降低30%。

3. 智能化與功能集成

自供電FPC：摩擦納米發電機（TENG）技術可將車身振動轉化為電能，減少對電池依賴，特斯拉已啟動原型測試。

腦機接口（BCI）融合：柔性電極陣列植入方向盤，通過腦電信號控制車輛功能，Neuralink合作項目進入臨床階段。

結語：高分子材料——汽車電子進化的“隱形推手”

從特斯拉4680電池包的1200V耐壓突破，到華為6G車載通信的毫米波傳輸，高分子材料通過性能優化與工藝創新，正在重新定義汽車電子的可能性。未來，隨著材料改性技術、綠色制造與智能化設計的深度融合，柔性線路板將從“功能組件”升級為“系統核心”，推動汽車產業向高可靠、高集成與可持續方向加速演進。

參考文獻

1、特斯拉4680電池包技術白皮書與拆解報告

2、比亞迪與寧德時代供應鏈技術公告

3、ENNOVI FDC工藝與循環經濟研究

4、高分子材料改性技術專利與學術論文綜述
