一、現有技術進展：從材料革新到集成化應用

第三代半導體技術規模化落地碳化硅（SiC）和氮化鎵（GaN）作為第三代半導體的代表，已在高功率、高頻場景中實現突破。例如，ROHM公司開發的第四代SiC MOSFET模塊，功率密度達到傳統模塊的1.4倍以上，安裝面積減少52%，適配電動汽車車載充電器（OBC）的高功率需求，預計2029年市場規模將突破900億日元。GaN器件則廣泛應用于快充領域，充電效率提升30%，體積縮小40%。

先進封裝技術彌補制程短板通過Chiplet（芯粒）和3D堆疊技術，企業可在成熟制程下實現高性能集成。例如，華為通過多芯片異構封裝技術，將不同功能的芯片（如CPU、GPU、NPU）集成于同一封裝內，算力密度提升50%。此外，臺積電的SoIC（系統集成芯片）技術實現芯片垂直堆疊，信號傳輸延遲降低30%。

新型材料推動器件性能躍升

硼烯類似層狀材料：大阪大學團隊開發的離子層疊硼烯材料，使電極間電容提升超105倍，介電常數達1.2×10^5，為下一代儲能器件和柔性電子提供新方案。

二維半導體：復旦大學基于二硫化鉬（MoS?）的32位RISC-V處理器，功耗較硅基芯片降低90%，突破傳統物理極限。

模塊化與高密度集成行業正從分立元件向模塊化方案轉型。ROHM的HSDIP20 SiC模塊將14個分立元件集成至3個模塊，簡化電路設計并提升可靠性。在消費電子領域，LTCC（低溫共燒陶瓷）技術實現射頻濾波器與天線的集成，5G手機天線尺寸縮小30%。

綠色制造與循環經濟歐盟碳關稅（CBAM）推動無鉛工藝普及，盛美半導體開發電鍍液回收技術，金屬利用率提升至95%。比亞迪研發可降解PI膜，碳排放降低40%，適配特斯拉供應鏈需求。

二、未來技術探索：前沿方向與潛在突破

二維材料與量子技術融合石墨烯、六方氮化硼（h-BN）等二維材料在柔性顯示和量子計算中展現潛力。例如，石墨烯互連技術的導電性可達銅的100倍，未來或用于超低功耗芯片。量子點材料在顯示領域已實現商業化（如QLED電視），下一步將探索其在光量子計算中的光子調控功能。

新型器件與拓撲結構創新

拓撲絕緣體器件：利用表面導電、內部絕緣的特性，開發超低功耗晶體管，有望突破摩爾定律限制。

自旋電子器件：通過電子自旋而非電荷傳遞信息，能耗僅為傳統器件的1/10，已在磁存儲器（MRAM）中初步應用。

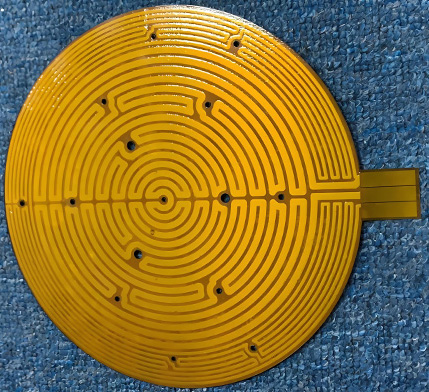

生物電子與柔性技術結合柔性傳感器和生物兼容材料正重塑醫療電子。美敦力的植入式心臟監測器采用0.03mm超薄FPC，使用壽命延長至10年；腦機接口（BCI）中，Neuralink原型機通過多層柔性電極陣列實現高精度腦電信號采集。

光電融合與6G通信器件光電子集成芯片（PIC）成為6G關鍵技術，華為已實現單芯片集成激光器、調制器和探測器，傳輸速率突破1Tbps。太赫茲頻段器件（如基于GaN的射頻模塊）正加速研發，支撐星地一體化網絡建設。

可持續技術與產業生態重構

自供電元件：摩擦納米發電機（TENG）可將環境機械能轉化為電能，未來或用于物聯網設備的無電池化設計。

閉環供應鏈：寧德時代與生益科技合作開發可拆卸FPC模塊，銅回收率超95%，推動電子廢棄物資源化。

三、挑戰與應對策略

技術瓶頸：高端光刻膠、高純度硅片等材料仍依賴進口（進口依賴度超80%），需加速國產替代。

國際競爭：美國對EDA工具和GPU芯片的出口管制倒逼自主創新，華為已推出EDA工具鏈原型。

標準化與生態協同：RISC-V架構在IoT領域崛起，中國主導的生態體系需強化IP核布局。

結語：從“跟隨”到“引領”的技術躍遷

新型電子元件技術正從單一性能優化向多維度協同創新演進。未來十年，材料科學、量子計算與人工智能的交叉融合將催生顛覆性產品，而綠色制造與全球化協作將成為產業可持續發展的核心命題。企業需在技術攻堅與生態構建中尋找平衡，方能在萬億級市場中占據先機。
